شیر توپی چیست؟ انواع، کاربرد، نصب و راهنمای خرید

شیر توپی پرکاربردترین شیر قطع و وصل در لوله کشی ساختمان و صنعت است. از شیر اصلی آب یک آپارتمان کوچک گرفته تا خطوط بخار و روغن یک کارخانه، تقریبا همه جا می شود ردی از آن پیدا کرد. دلیلش هم ساده است: با یک ربع دور چرخاندن دسته، جریان کامل باز یا کامل بسته می شود و تا سال ها بدون دردسر کار می کند.

با این حال، همه شیرهای توپی مثل هم نیستند. جنس بدنه، نوع اتصال، تعداد تکه ها و کلاس فشاری باعث می شود دو شیر که از بیرون شبیه هم هستند، در عمل کارایی کاملا متفاوتی داشته باشند. در این مقاله همه این موارد را با زبان ساده توضیح داده ایم تا اگر قصد خرید دارید یا فقط می خواهید بیشتر بدانید، جواب سوال هایتان را یک جا پیدا کنید.

شیر توپی چیست؟

این شیر یک وسیله مکانیکی برای قطع و وصل جریان سیال است. داخل بدنه آن یک گوی فلزی قرار دارد که وسطش سوراخ شده است. وقتی سوراخ گوی هم راستای لوله باشد، سیال آزادانه عبور می کند. وقتی دسته را نود درجه بچرخانید، سوراخ عمود بر مسیر قرار می گیرد و دیواره گوی جلوی جریان را می گیرد.

به همین دلیل به آن شیر یک چهارم دور یا Quarter Turn هم گفته می شود. در منابع انگلیسی با نام Ball Valve شناخته می شود و اگر دوست دارید پیشینه و جزئیات فنی بیشتری بخوانید، صفحه Ball valve در ویکی پدیا منبع خوبی است.

در بازار ایران اسم های دیگری هم برایش رایج است؛ مثلا شیر ربع گرد، شیر گوی دار یا حتی شیر گازی. البته شیر گازی در اصل همان شیر توپی است که برای خطوط گاز ساخته و استاندارد شده است. اگر کاربرد شما گاز است، مقاله جداگانه ما درباره شیر گازی و انواع آن را هم بخوانید.

اجزای شیر توپی

شاید از بیرون فقط یک بدنه و یک دسته ببینید، اما داخل آن چند قطعه کنار هم کار می کنند. شناختن این قطعات کمک می کند موقع خرید بهتر مشخصات را مقایسه کنید و موقع خرابی هم بدانید مشکل از کجاست.

• بدنه: پوسته بیرونی که فشار سیال را تحمل می کند و محل اتصال به لوله است. جنس آن می تواند برنج، فولاد کربنی، استیل ضد زنگ یا پلاستیک باشد.
• گوی یا توپی: قلب شیر است. معمولا از استیل یا برنج آبکاری شده ساخته می شود و سطح آن کاملا صیقلی است تا با نشیمنگاه آب بندی کند.
• نشیمنگاه یا سیت: دو حلقه که گوی بین آن ها قرار می گیرد. بیشتر از جنس تفلون یا PTFE هستند و کار اصلی آب بندی را انجام می دهند.
• میل یا ساقه: دسته را به گوی وصل می کند و حرکت چرخشی را منتقل می کند.
• پکینگ ساقه: واشرهایی که دور میل قرار می گیرند تا از کنار آن نشتی رخ ندهد.
• دسته یا اهرم: بخشی که با دست می چرخانید. در سایزهای بزرگ ممکن است به جای دسته، گیربکس یا عملگر برقی و پنوماتیکی نصب شود.

نقش نشیمنگاه در عمر شیر

بیشتر خرابی هایی که در عمل می بینیم به نشیمنگاه برمی گردد، نه به بدنه. اگر سیال حاوی ذرات سخت مثل ماسه یا براده باشد، این ذرات سطح نشیمنگاه را خط می اندازند و بعد از مدتی شیر در حالت بسته هم کمی آب رد می کند. به همین دلیل نصب یک صافی y شکل قبل از شیر در خطوطی که آب آن تمیز نیست، عمر شیر را چند برابر می کند.

شیر توپی چگونه کار می کند؟

کارکرد آن از ساده ترین مکانیزم ها در دنیای شیرآلات است. وقتی دسته موازی با لوله باشد، شیر باز است. این یک قانون تقریبا جهانی است و با یک نگاه می توانید وضعیت شیر را تشخیص دهید. وقتی دسته عمود بر لوله باشد، شیر بسته است.

در حالت بسته، فشار سیال گوی را به نشیمنگاه پایین دست فشار می دهد. هر چه فشار بیشتر باشد، این تماس محکم تر می شود و آب بندی بهتری ایجاد می شود. به همین دلیل این نوع شیر در فشارهای بالا هم عملکرد قابل اعتمادی دارد.

یک نکته مهم که خیلی ها نمی دانند این است که این شیر برای قطع و وصل کامل طراحی شده است، نه برای تنظیم دبی. اگر شیر را نیمه باز نگه دارید، جریان پر سرعت به لبه نشیمنگاه برخورد می کند و آن را می ساید. در نتیجه بعد از مدتی دیگر کامل نمی بندد. اگر نیاز به کنترل دقیق جریان دارید، بهتر است سراغ شیر سوزنی یا شیر کنترل بروید.

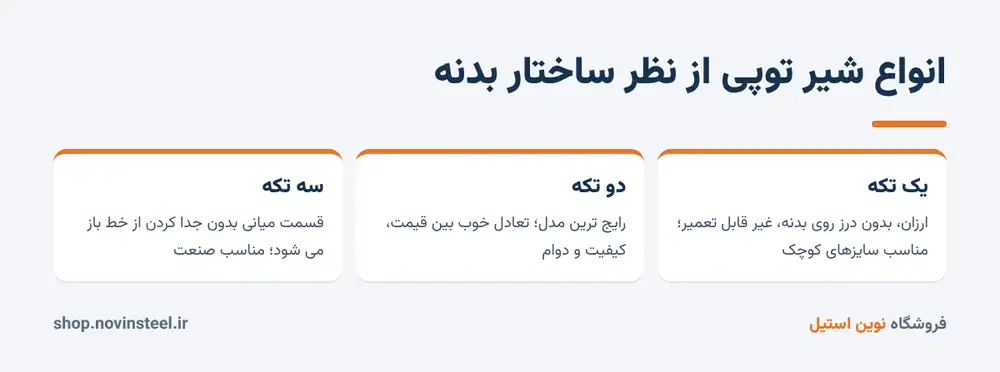

انواع شیر توپی از نظر ساختار بدنه

یکی از اولین تقسیم بندی هایی که در کاتالوگ ها می بینید، تعداد تکه های بدنه است. این موضوع روی قیمت، امکان تعمیر و حتی سایز مجرای عبور اثر مستقیم دارد.

شیر توپی یک تکه

بدنه از یک قطعه یکپارچه ساخته شده و گوی از یک طرف داخل آن قرار می گیرد. چون درز اتصالی روی بدنه وجود ندارد، احتمال نشتی از بدنه تقریبا صفر است و قیمت آن هم پایین تر است. در عوض، قابل باز کردن و تعمیر نیست و اگر نشیمنگاه خراب شود باید کل شیر را عوض کنید. معمولا در سایزهای کوچک و کاربردهای خانگی استفاده می شود.

شیر توپی دو تکه

بدنه از دو قطعه تشکیل شده که با رزوه به هم بسته می شوند. این مدل رایج ترین نوع در بازار است و تعادل خوبی بین قیمت و کیفیت دارد. اگرچه از نظر تئوری قابل باز شدن است، اما در عمل برای تعویض نشیمنگاه باید شیر را از خط جدا کنید. نمونه خوبی از این ساختار، شیر دوتیکه استیل است که در خطوط آب و گاز کاربرد زیادی دارد.

شیر توپی سه تکه

بدنه شامل یک بخش میانی و دو سر جداگانه است که با چند پیچ به هم بسته می شوند. بزرگ ترین مزیتش این است که می توانید پیچ ها را باز کنید و بخش میانی را بدون جدا کردن سرها از لوله بیرون بیاورید. برای صنایعی که توقف خط هزینه بالایی دارد، این ویژگی خیلی ارزشمند است. شیرهای چهار پیچ که در بازار می بینید هم در واقع از همین خانواده هستند.

انواع شیر توپی از نظر نوع اتصال

نحوه وصل شدن شیر به لوله، بعد از سایز، مهم ترین مشخصه ای است که باید قبل از خرید بدانید. انتخاب اشتباه در این بخش یعنی شیر اصلا روی خط شما سوار نمی شود.

اتصال دنده ای یا رزوه ای

سر شیر رزوه داخلی دارد و مستقیما روی لوله رزوه شده بسته می شود. برای سایزهای نیم اینچ تا دو اینچ رایج ترین گزینه است. نصب آن ساده است و به ابزار خاصی جز آچار لوله گیر و نوار تفلون نیاز ندارد. اگر کل خط شما با اتصالات دنده ای استیل اجرا شده، شیر دنده ای بهترین هماهنگی را با آن دارد.

اتصال فلنجی

در دو سر شیر، فلنج قرار دارد و شیر با پیچ و مهره به فلنج روی لوله بسته می شود. این مدل برای سایزهای بزرگ تر و فشارهای بالاتر مناسب است و باز و بسته کردن آن هم راحت است. برای آشنایی بیشتر با استاندارد و ابعاد فلنج ها، مقاله انواع فلنج را ببینید.

شیر توپی بین فلنجی

این مدل خودش فلنج ندارد و بین دو فلنج روی خط قرار می گیرد. پیچ های بلند از یک فلنج تا فلنج دیگر عبور می کنند و شیر را مثل ساندویچ بین آن ها نگه می دارند. طول آن کوتاه تر و وزنش کمتر است، به همین دلیل در جاهایی که فضا محدود است کاربرد زیادی دارد. شیر توپی بین فلنجی فولادی در سایزهای یک تا شش اینچ در فروشگاه موجود است.

اتصال جوشی

سرهای شیر مستقیما به لوله جوش داده می شوند. این روش بیشترین اطمینان را در برابر نشتی دارد و در خطوط پرفشار نفت، گاز و بخار استفاده می شود. عیبش این است که برای تعویض باید لوله را برید.

انواع از نظر طراحی گوی

گوی شناور

در این طراحی، گوی فقط به میل وصل است و می تواند کمی در جهت جریان حرکت کند. فشار سیال گوی را به نشیمنگاه می چسباند. بیشتر شیرهای سایز کوچک و متوسط از همین نوع هستند.

گوی ترونیون

گوی از بالا و پایین روی دو محور ثابت شده و حرکت نمی کند. در عوض نشیمنگاه ها با فنر به سمت گوی رانده می شوند. این طراحی برای سایزهای خیلی بزرگ و فشارهای بالا استفاده می شود، چون گشتاور لازم برای چرخاندن دسته را کم می کند.

فول پورت و ریدیوس پورت

در مدل فول پورت، قطر سوراخ گوی برابر با قطر داخلی لوله است و تقریبا هیچ افت فشاری ایجاد نمی شود. در مدل ریدیوس پورت، سوراخ کمی کوچک تر است. این مدل ارزان تر و سبک تر است و برای بیشتر کاربردهای ساختمانی کاملا کافی است. اما اگر قرار است داخل لوله توپک تمیزکاری عبور کند یا افت فشار برایتان مهم است، فول پورت را انتخاب کنید.

جنس بدنه شیر توپی

جنس بدنه تعیین می کند شیر در برابر چه سیالی، چه دمایی و چه فشاری دوام می آورد. انتخاب درست جنس، شاید مهم ترین تصمیمی باشد که موقع خرید می گیرید.

شیر برنجی

رایج ترین گزینه در لوله کشی خانگی آب سرد و گرم است. قیمت مناسبی دارد و ساخت آن آسان است. اما در برابر آب های شور یا اسیدی و همچنین در دماهای بالا به مرور دچار خوردگی می شود. برای مصارف صنعتی معمولا گزینه اول نیست.

شیر توپی فولادی

بدنه از فولاد کربنی ریخته گری یا آهنگری شده ساخته می شود. استحکام بالایی دارد و برای خطوط پرفشار، بخار، روغن و گاز مناسب است. نقطه ضعف آن زنگ زدگی در محیط مرطوب است که معمولا با رنگ یا پوشش محافظ کنترل می شود. شیر توپی کیتز فولادی و شیر توپی آلفا دو نمونه شناخته شده از این دسته هستند.

شیر توپی استیل

بدنه از فولاد ضد زنگ 304 یا 316 ساخته می شود. در برابر خوردگی مقاومت بسیار خوبی دارد و برای آب آشامیدنی، صنایع غذایی، دارویی و شیمیایی گزینه ایده آل است. استیل 316 به خاطر داشتن مولیبدن، در برابر کلر و آب شور مقاوم تر است. اگر بین این دو مردد هستید، مقاله تفاوت استیل 304 و 316 را بخوانید.

شیر پلاستیکی UPVC

سبک، ارزان و کاملا مقاوم در برابر خوردگی است. برای خطوط آبیاری، استخر و برخی مواد شیمیایی رقیق مناسب است. اما فشار و دمای کاری آن محدود است و نباید روی آب گرم یا خطوط پرفشار نصب شود. شیر UPVC برای این کاربردها گزینه اقتصادی خوبی است.

جنس نشیمنگاه و آب بندی

نشیمنگاه ها معمولا از یکی از مواد زیر ساخته می شوند:

• PTFE یا تفلون خالص: رایج ترین جنس است. اصطکاک کم و مقاومت شیمیایی خیلی خوبی دارد و تا حدود دویست درجه سانتی گراد کار می کند.
• RPTFE یا تفلون تقویت شده: با الیاف شیشه یا کربن تقویت شده و در برابر سایش و فشار مقاوم تر است.
• PEEK: پلیمری مهندسی برای دما و فشار بالاتر که در صنایع نفت و گاز کاربرد دارد.
• نشیمنگاه فلزی: برای دماهای خیلی بالا یا سیالات ساینده که پلیمرها دوام نمی آورند.

اگر در مشخصات شیری که می خرید جنس نشیمنگاه ذکر نشده، بپرسید. شیری با بدنه عالی اما نشیمنگاه بی کیفیت، خیلی زود از کار می افتد.

کلاس فشاری شیر توپی

کلاس فشاری نشان می دهد شیر تا چه فشاری را با اطمینان تحمل می کند. در استانداردهای آمریکایی با عددی مثل 150، 300، 600 یا 800 و در استانداردهای اروپایی با PN مثل PN16 یا PN40 مشخص می شود.

• کلاس 150: برای بیشتر کاربردهای ساختمانی و صنعتی سبک کافی است. شیر توپی آلفا کلاس 150 از پرفروش ترین مدل های این دسته است.
• کلاس 300 و 600: برای خطوط پرفشارتر صنعتی و بخار.
• کلاس 800: معمولا برای شیرهای آهنگری شده با سایز کوچک استفاده می شود و فشار کاری بالایی را تحمل می کند. مدل هایی مثل شیر فولادی کلاس 800 در خطوط گاز و هوای فشرده کاربرد دارند.

توجه داشته باشید که فشار مجاز با افزایش دما کم می شود. یعنی شیری که در دمای محیط بیست بار را تحمل می کند، در دمای صد و پنجاه درجه ممکن است فقط تا فشار کمتری ایمن باشد. جدول فشار و دمای هر شیر را از سازنده بخواهید.

کاربردهای شیر توپی

کمتر سیستم لوله کشی را می توانید پیدا کنید که حداقل یکی از این شیرها در آن نصب نشده باشد. مهم ترین کاربردها عبارت اند از:

• ساختمان: شیر اصلی ورودی آب، شیر قبل از کنتور، شیر زیر روشویی و ورودی آبگرمکن.
• موتورخانه: قطع و وصل مسیر پمپ ها، دیگ ها و منبع ها برای تعمیر و سرویس.
• گاز شهری و صنعتی: قطع اضطراری و جداسازی بخش های مختلف خط.
• صنایع غذایی و دارویی: خطوط شیر، آب میوه، روغن خوراکی و آب مقطر با شیرهای استیل.
• نفت، گاز و پتروشیمی: خطوط انتقال با شیرهای فولادی و ترونیون.
• کشاورزی و آبیاری: شیرهای UPVC در خطوط آبیاری قطره ای و بارانی.
• هوای فشرده: قطع و وصل ابزار پنوماتیک و کمپرسورها.

شیر قبل از کنتور آب

یکی از رایج ترین جاهایی که این شیر نصب می شود، درست قبل و بعد از کنتور آب است. این کار باعث می شود در صورت نیاز به تعویض کنتور، فقط همان بخش قطع شود. اگر در حال تعویض یا خرید کنتور هستید، مقاله کنتور آب خانگی را هم ببینید.

شیر ورودی منبع آب

در کنار فلوتر منبع آب، معمولا یک شیر قطع کن هم روی ورودی منبع نصب می شود تا موقع تعویض فلوتر یا شستشوی منبع، بتوانید جریان را قطع کنید.

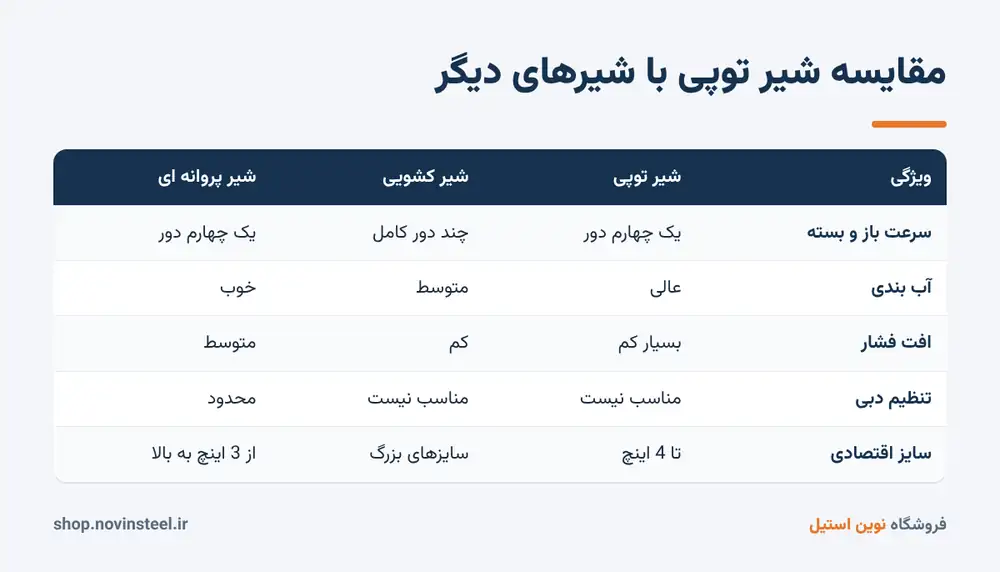

مقایسه شیر توپی با سایر شیرها

برای اینکه بدانید آیا این شیر برای کار شما مناسب است یا نه، بهتر است آن را با رقبای اصلی اش مقایسه کنید.

در برابر شیر کشویی

شیر کشویی برای باز و بسته شدن چند دور کامل چرخانده می شود، اما این شیر فقط یک چهارم دور. پس سرعت عملکرد آن خیلی بیشتر است. از طرف دیگر، آب بندی شیر کشویی به مرور ضعیف می شود و رسوب روی دریچه آن می نشیند. در سایزهای کوچک و متوسط، تقریبا در همه موارد شیر توپی انتخاب بهتری است. اما در سایزهای خیلی بزرگ، شیر کشویی ارزان تر تمام می شود.

در برابر شیر پروانه ای

شیر پروانه ای هم ربع گرد است و در سایزهای بزرگ خیلی سبک تر و ارزان تر است. اما صفحه آن همیشه وسط مسیر قرار دارد و افت فشار ایجاد می کند. آب بندی آن هم در فشارهای بالا به خوبی شیر توپی نیست. برای سایز سه اینچ به پایین معمولا شیر توپی و برای سایزهای بزرگ تر شیر پروانه ای اقتصادی تر است.

در برابر شیر سوزنی و شیر کف فلزی

این دو برای تنظیم دقیق جریان ساخته شده اند. اگر هدف شما فقط قطع و وصل است، شیر توپی کار را سریع تر و با دوام بیشتری انجام می دهد. اما اگر می خواهید دبی را با دقت کم و زیاد کنید، از آن ها استفاده کنید.

مزایا و معایب شیر توپی

مزایا

• باز و بسته شدن سریع با یک چهارم دور
• آب بندی بسیار خوب حتی بعد از سال ها بی استفاده ماندن
• افت فشار کم، به خصوص در مدل فول پورت
• نشان دادن وضعیت باز یا بسته با جهت دسته
• ابعاد جمع و جور و نصب آسان
• تنوع بالا در جنس، سایز و نوع اتصال

معایب

• مناسب نبودن برای تنظیم دبی
• احتمال ضربه قوچ در صورت بستن خیلی سریع در خطوط طولانی
• حساسیت نشیمنگاه به ذرات ساینده
• محدودیت دمایی در مدل هایی که نشیمنگاه پلیمری دارند

ضربه قوچ را جدی بگیرید. وقتی آب با سرعت در لوله ای طولانی حرکت می کند و شیر ناگهان بسته می شود، موج فشاری ایجاد می شود که می تواند به اتصالات آسیب بزند. راه حل ساده است: در خطوط بلند، دسته را آرام و در چند ثانیه ببندید.

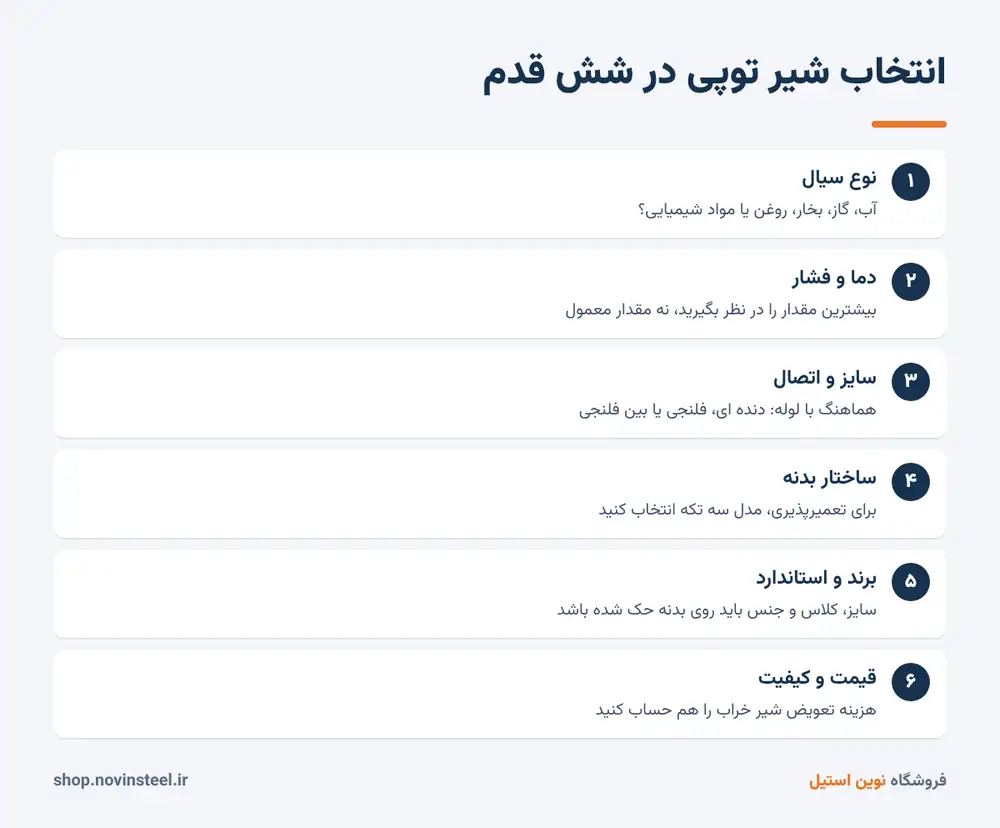

راهنمای انتخاب و خرید شیر توپی

اگر بخواهیم کل این مقاله را در چند قدم خلاصه کنیم، این همان مسیری است که یک کارشناس تاسیسات موقع انتخاب شیر طی می کند. با رعایت این ترتیب، احتمال اشتباه به حداقل می رسد.

قدم اول: نوع سیال را مشخص کنید

آب سرد، آب گرم، بخار، گاز، روغن یا مواد شیمیایی؟ هر سیال نیازهای خاص خودش را دارد. مثلا برای آب آشامیدنی بدنه استیل یا برنج بدون سرب مناسب است، در حالی که برای اسیدها استیل 316 یا پلاستیک مقاوم لازم است.

قدم دوم: دما و فشار کاری را بدانید

بیشترین فشار و بیشترین دمایی که خط تجربه می کند را در نظر بگیرید، نه مقدار معمول را. سپس کلاسی را انتخاب کنید که با حاشیه اطمینان این شرایط را پوشش دهد.

قدم سوم: سایز و نوع اتصال را بررسی کنید

سایز شیر باید با سایز لوله یکی باشد. نوع اتصال هم باید با بقیه خط هماهنگ باشد. یک اشتباه رایج این است که شیر فلنجی بخرند در حالی که خط دنده ای اجرا شده است.

قدم چهارم: ساختار بدنه را انتخاب کنید

اگر شیر در جایی نصب می شود که دسترسی سخت است و تعمیرپذیری مهم است، سه تکه بگیرید. برای کاربرد عمومی، دو تکه کافی است.

قدم پنجم: برند و استاندارد را بررسی کنید

شیرهایی را بخرید که روی بدنه آن ها سایز، کلاس فشاری، جنس و نام سازنده حک شده باشد. شیر بدون نشان معمولا کیفیت قابل اعتمادی ندارد.

قدم ششم: قیمت را در کنار کیفیت بسنجید

ارزان ترین شیر معمولا گران ترین انتخاب در بلندمدت است. هزینه تعویض یک شیر خراب، از جمله خالی کردن خط و دستمزد نصاب، اغلب چند برابر اختلاف قیمت یک شیر خوب و بد است.

سایزهای رایج شیر توپی

سایز این شیرها معمولا به اینچ بیان می شود. رایج ترین سایزها در لوله کشی ساختمان و صنعت به این ترتیب هستند:

• یک دوم اینچ و سه چهارم اینچ: انشعاب داخل واحدها، ورودی آبگرمکن و شیر زیر سینک.
• یک اینچ و یک و یک چهارم اینچ: ورودی اصلی آپارتمان ها و انشعاب های موتورخانه.
• یک و نیم اینچ و دو اینچ: رایزرهای اصلی ساختمان، مسیر پمپ ها و خطوط صنعتی سبک.
• دو و نیم تا شش اینچ: خطوط اصلی صنعتی، معمولا با اتصال فلنجی یا بین فلنجی.

توجه کنید که منظور از سایز یک اینچ، قطر اسمی لوله است و قطر واقعی بیرونی آن کمی بیشتر است. اگر شک دارید، قطر بیرونی لوله را با کولیس اندازه بگیرید و با جدول استاندارد مقایسه کنید.

نحوه نصب شیر توپی

نصب صحیح به اندازه انتخاب درست اهمیت دارد. حتی بهترین شیر هم اگر اشتباه نصب شود، زود خراب می شود.

نصب شیر دنده ای

1. قبل از نصب، شیر را چند بار باز و بسته کنید تا مطمئن شوید روان کار می کند.
2. رزوه لوله را تمیز کنید و براده و گرد و خاک را بگیرید.
3. نوار تفلون را در جهت بسته شدن رزوه، چهار تا شش دور بپیچید. اگر از چسب آب بندی مایع استفاده می کنید، فقط روی رزوه نر بزنید.
4. شیر را با دست تا جایی که می شود ببندید و بعد با آچار، فقط از قسمت شش گوش سمتی که بسته می شود بگیرید. هرگز آچار را روی بدنه مقابل نگذارید؛ این کار می تواند رزوه بین دو تکه بدنه را شل کند.
5. بیش از حد سفت نکنید. سفت کردن زیاد باعث ترک خوردن بدنه یا تغییر شکل نشیمنگاه می شود.
6. در پایان، شیر را در حالت باز قرار دهید و خط را با فشار تست کنید.

نصب شیر فلنجی و بین فلنجی

1. دقت کنید فلنج های روی لوله کاملا هم راستا و موازی باشند. شیر نباید مجبور به جبران ناهم راستایی لوله شود.
2. واشر مناسب با سیال و دما را بین فلنج ها قرار دهید.
3. پیچ ها را به صورت ضربدری و در چند مرحله سفت کنید تا فشار یکنواخت پخش شود.
4. در شیرهای بین فلنجی، پیچ ها باید از نظر طول به اندازه ای باشند که از هر دو مهره چند دنده بیرون بزنند.

اشتباهات رایج در نصب

• جوشکاری کنار شیری که نشیمنگاه تفلونی دارد بدون باز کردن آن؛ حرارت جوش نشیمنگاه را ذوب می کند.
• نصب در جایی که دسته فضای کافی برای چرخش نود درجه ندارد.
• استفاده از شیر با کلاس فشاری پایین تر از فشار خط.
• نصب شیر روی لوله ای که وزنش را مهار نکرده اند؛ وزن لوله نباید روی بدنه شیر بیفتد.

نگهداری و رفع عیب شیر توپی

یکی از دلایل محبوبیت این شیر، نیاز کم آن به سرویس است. با این حال چند کار ساده می تواند عمر آن را خیلی بیشتر کند.

چند بار در سال شیر را بچرخانید

شیری که سال ها در یک وضعیت مانده، ممکن است به خاطر رسوب گیر کند. اگر هر چند ماه یک بار آن را کامل باز و بسته کنید، رسوب فرصت سفت شدن پیدا نمی کند و موقع نیاز اضطراری، شیر به راحتی می چرخد.

نشتی از کنار دسته

اگر از دور میل آب بیرون می زند، معمولا پکینگ ساقه شل شده است. در بیشتر مدل ها یک مهره زیر دسته وجود دارد که با سفت کردن آن به اندازه یک هشتم یا یک چهارم دور، نشتی برطرف می شود. اگر نشد، باید پکینگ عوض شود.

شیر کامل نمی بندد

این مشکل تقریبا همیشه به خاطر آسیب نشیمنگاه یا خط افتادن گوی است. در مدل های سه تکه می توانید کیت تعمیر بگیرید و نشیمنگاه ها را عوض کنید. در مدل های یک تکه و اغلب دو تکه، تعویض کل شیر اقتصادی تر است.

دسته سفت شده یا نمی چرخد

رسوب، زنگ زدگی میل یا ورم کردن نشیمنگاه به دلیل سیال نامناسب از دلایل اصلی هستند. هرگز با لوله کمکی یا ضربه زدن، دسته را به زور نچرخانید. این کار میل را می شکند. بهتر است ابتدا فشار خط را تخلیه کنید و با کمی روغن نفوذی اطراف میل را آغشته کنید.

نشتی از محل اتصال دو تکه بدنه

این مشکل معمولا به خاطر شل شدن رزوه بین دو تکه موقع نصب پیش می آید. اگر موقع بستن شیر، آچار را روی بدنه اشتباه گذاشته باشید، این اتفاق رخ می دهد. راه حل، باز کردن و بستن دوباره با روش صحیح است.

قیمت شیر توپی به چه عواملی بستگی دارد؟

قیمت این شیرها بازه خیلی گسترده ای دارد. یک شیر برنجی نیم اینچ ممکن است چند برابر ارزان تر از یک شیر استیل 316 همان سایز باشد. مهم ترین عوامل تعیین کننده قیمت عبارت اند از:

• جنس بدنه و گوی: استیل 316 گران تر از 304، و هر دو گران تر از فولاد کربنی و برنج هستند.
• سایز: با بزرگ شدن سایز، وزن مواد مصرفی و دقت ماشینکاری بیشتر می شود و قیمت به سرعت بالا می رود.
• کلاس فشاری: کلاس بالاتر یعنی دیواره ضخیم تر و آزمون های سخت گیرانه تر.
• ساختار: سه تکه گران تر از دو تکه و دو تکه گران تر از یک تکه است.
• نوع اتصال: مدل فلنجی به خاطر فلنج های یکپارچه، از مدل دنده ای همان سایز گران تر است.
• برند و استاندارد: برندهای معتبر که گواهی تست ارائه می دهند، قیمت بالاتری دارند اما خیال شما را راحت می کنند.
• نوسان بازار فلزات: قیمت استیل و برنج در بازار جهانی تغییر می کند و روی قیمت نهایی اثر مستقیم دارد.

برای دیدن قیمت روز هر مدل، به صفحه همان محصول در فروشگاه سر بزنید. قیمت ها بر اساس بازار به روز می شوند و در صورت نیاز به خرید عمده، می توانید برای استعلام با ما تماس بگیرید.

خرید شیر توپی از نوین استیل

در فروشگاه نوین استیل، مدل های مختلفی برای کاربردهای ساختمانی و صنعتی موجود است:

• شیر توپی آلفا کلاس 150 با اتصال فلنجی در سایزهای یک تا چهار اینچ
• شیر توپی آلفا بین فلنجی فولادی برای فضاهای محدود
• شیر بین فلنجی فولادی دو اینچ و سایزهای دیگر تا شش اینچ
• شیر دوتیکه استیل و شیر چهار پیچ استیل با اتصال دنده ای
• شیر UPVC برای آبیاری و استخر

اگر مطمئن نیستید کدام مدل برای کار شما مناسب است، مشخصات خط خود شامل نوع سیال، دما، فشار و سایز لوله را برای کارشناسان ما بفرستید. با کمال میل راهنمایی تان می کنیم.

سوالات متداول درباره شیر توپی

چطور بفهمم شیر باز است یا بسته؟

اگر دسته موازی لوله باشد، شیر باز است و اگر عمود بر لوله باشد، بسته است. در مدل هایی که دسته پروانه ای دارند، به علامت حک شده روی میل نگاه کنید.

آیا می توان از آن برای تنظیم جریان استفاده کرد؟

توصیه نمی شود. نیمه باز نگه داشتن این شیر باعث سایش نشیمنگاه می شود. برای تنظیم دبی، شیرهای مخصوص این کار را به کار ببرید. البته مدل های خاصی با سوراخ V شکل برای کنترل جریان ساخته می شوند که موضوع جداگانه ای است.

شیر گازی با شیر توپی چه فرقی دارد؟

از نظر مکانیزم هیچ فرقی ندارند. شیر گازی همان شیر توپی است که برای خطوط گاز تست و تایید شده و معمولا دسته زرد رنگ دارد. هر شیر گازی را می توان برای آب هم استفاده کرد، اما برعکس آن همیشه درست نیست.

عمر مفید یک شیر توپی چقدر است؟

بستگی به کیفیت ساخت، نوع سیال و تعداد دفعات استفاده دارد. یک شیر استیل باکیفیت در خط آب تمیز می تواند بیش از ده تا پانزده سال بدون مشکل کار کند. در سیالات ساینده یا با دمای بالا، این زمان کوتاه تر است.

شیر استیل بخرم یا فولادی؟

اگر خوردگی یا بهداشت مهم است، مثلا برای آب آشامیدنی، صنایع غذایی یا محیط های مرطوب، استیل بخرید. اگر فشار و استحکام اولویت است و محیط خشک است، فولادی گزینه اقتصادی تری است.

شیر توپی را می شود عمودی نصب کرد؟

بله. این شیر جهت نصب خاصی ندارد و روی لوله افقی، عمودی یا مایل نصب می شود. فقط باید فضای کافی برای چرخش دسته وجود داشته باشد. در مدل هایی که روی بدنه فلش جهت جریان دارند، جهت فلش را رعایت کنید.

چرا دسته شیر بعد از نصب سفت شده است؟

احتمالا موقع نصب بیش از حد سفت شده و بدنه کمی تغییر شکل داده است، یا جوشکاری نزدیک آن انجام شده و نشیمنگاه آسیب دیده است. در هر دو حالت، بهتر است شیر بررسی و در صورت نیاز تعویض شود.

جمع بندی

شیر توپی ساده، سریع و قابل اعتماد است و به همین دلیل تقریبا در هر سیستم لوله کشی جایی برای خودش دارد. برای انتخاب درست، اول نوع سیال، دما و فشار را مشخص کنید، بعد سایز و نوع اتصال را با خط هماهنگ کنید و در آخر جنس بدنه و ساختار را بر اساس بودجه و نیاز به تعمیرپذیری انتخاب کنید.

اگر این سه قدم را رعایت کنید و شیر را درست نصب کنید، سال ها بدون نگرانی از آن استفاده خواهید کرد. برای دیدن مدل های موجود و قیمت روز، سری به دسته شیرهای آلفا و شیرهای استیل در فروشگاه بزنید.
